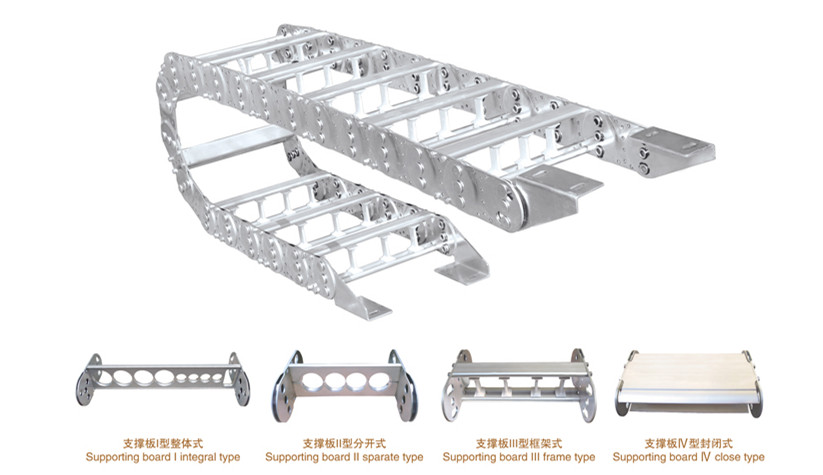

鋼制拖鏈分為四種類型:支撐板Ⅰ型整體式、支撐板II型分開式、支撐板III型框架式、支撐板IV型封閉式 。

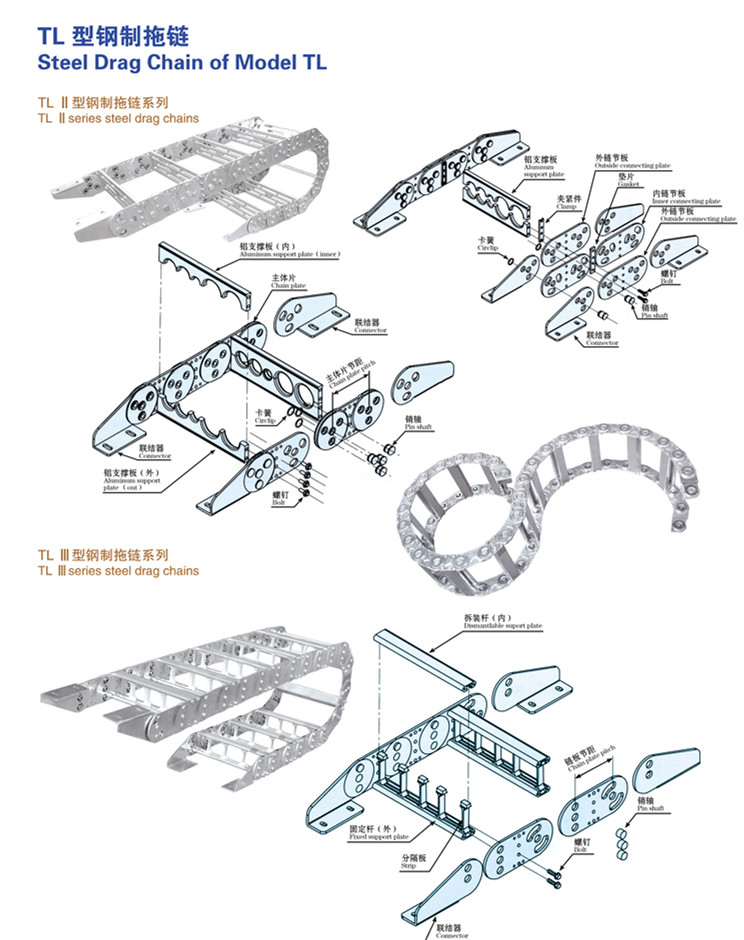

TLⅡ型系列拖鏈的主體結構:
由鏈板(優質鋼板鍍鋅)支撐板(擠拉鋁合金)軸銷(合金鋼)等部件組成,使電纜或橡膠管與拖鏈之間不產生相對運動,不產生扭曲變形,鋼性能好不變形,安裝方便,使用可靠,易拆裝 ,尤其是鋼制拖鏈采用了高強度耐磨材料,合金鋼為軸銷,提高了產品的耐磨強度,彎曲更靈活,阻力更小,降低了噪音,從而可保證長時間運行下不變形。


TLⅡ型鋼制拖鏈的特點:
由于鋼制拖鏈外觀精美,可在較大程度上增強機床設備的整體藝術美觀效果,增強我國整套機床,大型機械設備在國際市場的競爭能力。


閔彬TL型鋼制拖鏈的工作參數:
1. 鋼制拖鏈可適應最大移動速度60米/分。
2. 鋼制拖鏈在最大移動速度時,噪聲升壓級低于56分貝。
3. 鋼制拖鏈安全使用壽命不小于150萬次(往復)


鋼制拖鏈型號規格參數
|
					 型號 |
					 節距 |
					 彎曲半徑 |
					 最小長度 |
					 最大長度 |
					 支撐板最大孔徑 |
					 矩形孔徑 |
					 高度 |
| TL45 | 45 | 50 | 60 | 200 | - | 14 |












					 According to customer’s requirements |
|



					 TL65 |



					 65 | 75 |



					 70 |



					 350 |



					 30 |



					 26 | |
| 90 | |||||||
| 115 | |||||||
| 125 | |||||||
| 145 | |||||||
| 185 | |||||||
|


					 TL95 |


					 95 | 115 |


					 120 |


					 450 |


					 50 |


					 46 | |
| 145 | |||||||
| 200 | |||||||
| 250 | |||||||
| 300 | |||||||
|





					 TL125 |





					 125 | 200 |




					 120 |




					 550 |




					 75 |




					 72 | |
| 250 | |||||||
| 300 | |||||||
| 350 | |||||||
| 470 | |||||||
| 500 | |||||||
| 575 | |||||||
| 700 | |||||||
| 750 | |||||||
|



					 TL180 |



					 180 | 250 |



					 120 |



					 650 |



					 110 | - | |
| 300 | |||||||
| 350 | |||||||
| 450 | |||||||
| 490 | |||||||
| 600 | |||||||
| 650 |
